K-PILE

“ PHC말뚝 내부에 고강도 강관을 삽입시켜 일체화시킨 구조체로써 ”
휨성능과 전단(수평력)성능을 향상시킨 내진성능이 우수한 제품입니다.

내진설계시 탁월한 효율 발현

휨모멘트와 수평력이 큰 상부(5~6M)는 K-PILE을 사용하고, 휨모멘트와 수평력이 작은 하부는 압축력이 우수한 PHC 말뚝으로 구성한 내진복합말뚝입니다.

K-PILE 특장점

  • 구조안정성
    • 강과 콘크리트의 합성구조로써 각 구성 부재의 내력보다 더 큰 내력을 발휘함에 따라서 내구성이 우수함
    • 수평력이 보강되어 내진설계에 최적화됨에 따라 지진에 매우 안전함
    • 이음이 없이 복합말뚝 제작이 가능하여 안정성이 우수함
    • PHC말뚝 내부에 강관을 삽입시켜 제작하기 때문에, 강관보다 큰 압축력 발현이 가능하여 압축력이 주하중인 현장에 최적
  • 시공성
    • 공장에서 일체화로 생산되어 현장에 납품되기 때문에 말뚝을 삽입한 후에 말뚝 내부에 콘크리트를 타설하는 등의 별도의 2차공정이 불필요하여 공기단축 및 시공성에 유리함
    • 15M 이하 구간에 이음할 필요가 없어 별도의 연결 조인트 없이 현장 적용
    • 기성 말뚝을 베이스로 제작하기 때문에 자재수급이 용이함
  • 경제성

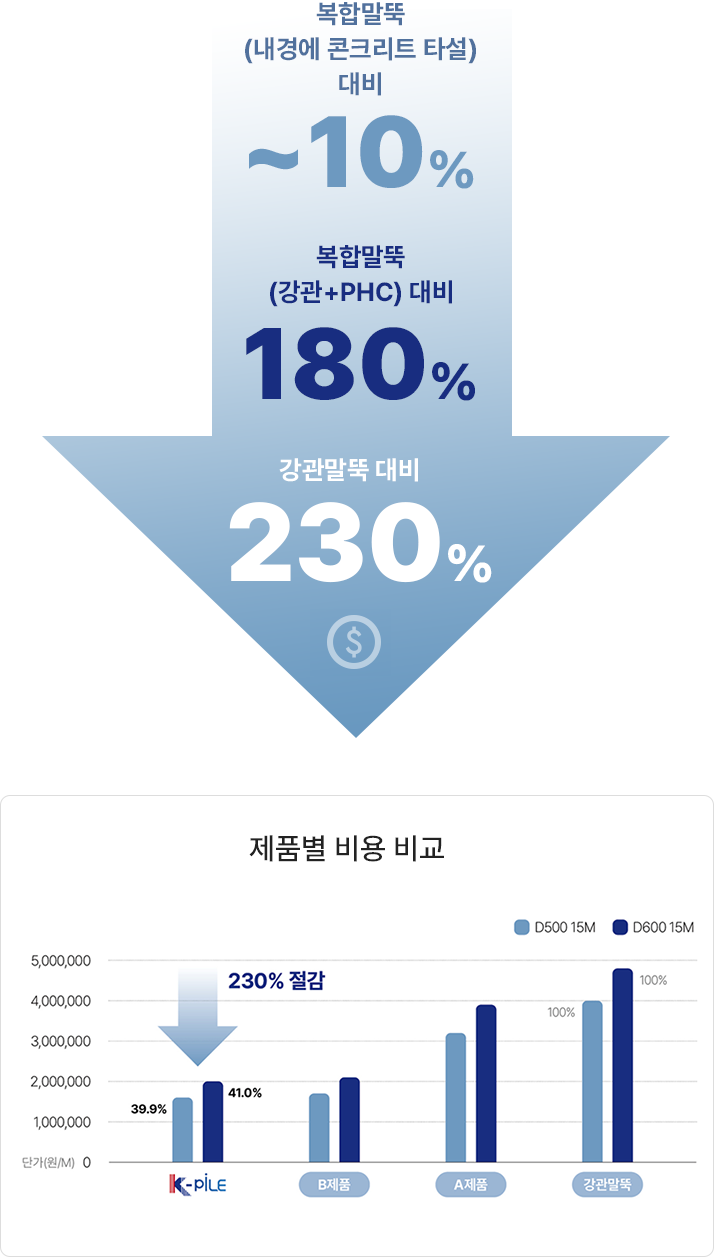

    • 복합 말뚝 (내경에 콘크리트 타설) 대비 5~10% 절감
    • 복합 말뚝 (강관+PHC) 대비 180% 절감
    • 강관말뚝 대비 230% 절감
  • 유지관리
    • 강재가 콘크리트 내부에 있기 때문에 부식이 없고, 내구성 우수함
    • 말뚝 시공 후 말뚝 내부에 콘크리트 타설로 인한 공정관리 불필요함
    • PHC말뚝 내부슬라임에 따른 영향이 없어 슬라임 제거작업 불필요함
  • 저탄소제품
    • 환경성적표지 및 저탄소 제품인증을 받은 자재를 사용함에 따른 혜택 가능

사용효과

경쟁사 대비 우위 요소

구분 본 제품 A 제품 B 제품
말뚝 구성 K-PILE 강관을 사용하는 제품 말뚝시공 후 콘크리트 타설하는 제품
가격 경쟁력
시공성
품질성

차별화 전략

  • 가격경쟁력
    • A제품 대비 60% 수준으로 납품, 고가의 강관과 연결 장치 불필요

    • B제품 대비 90% 수준으로 납품, 현장에서의 추가 공정 불필요

  • 시공성
    • 15M이하 구간도 이음이 없어 현장 적용에 최적화 됨

    • 연결을 위한 넓은 작업공간 불필요

    • 말뚝 내부에 콘크리트 타설을 위한 장비 반입 일정 및 기후변화 미고려

    • PHC 내부 슬라임 제거에 대한 추가 작업 불필요

  • 품질성
    • 강과 콘크리트의 합성구조로서, 각 구성의 부재의 내력보다 더 큰 내력을 발휘함에 따라 내구성이 우수함

    • 강관보다 큰 압축력 발현이 가능하여 압축력이 주하중인 현장에 최적

안정성 검증

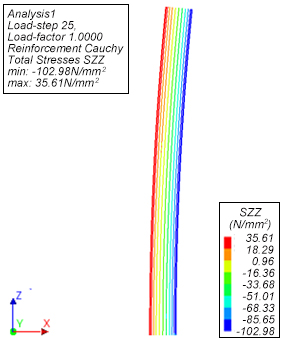

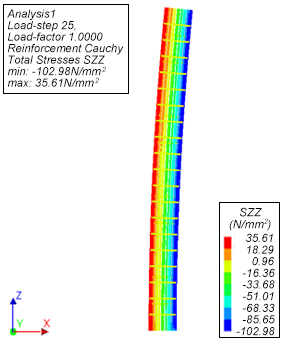

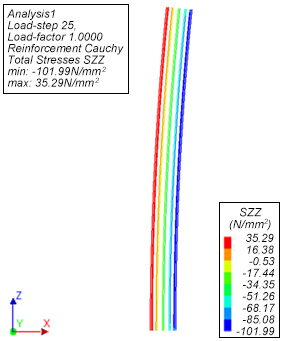

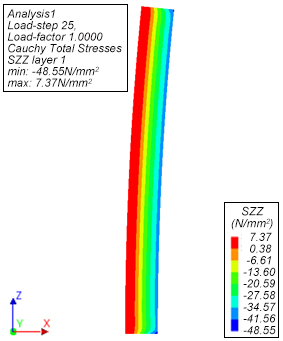

유한요소해석 결과 (DIANA FEA)

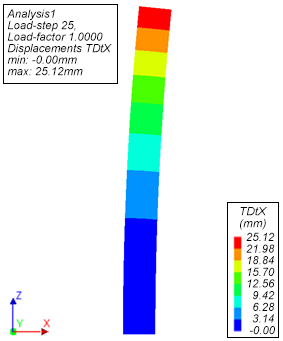

  • X 방향 변위 분포

  • 휨응력 분포

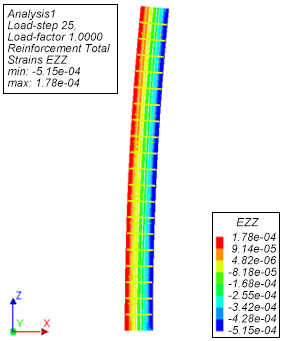

  • 내부 부재 변형률 분포

  • 내부 부재 휨응력 분포

  • PC 강봉의 휨응력 분포

  • 소구경 강관의 휨응력 분포

K-PILE 조합하중 검토

강도설계법에 따른 P-M상관도 적용

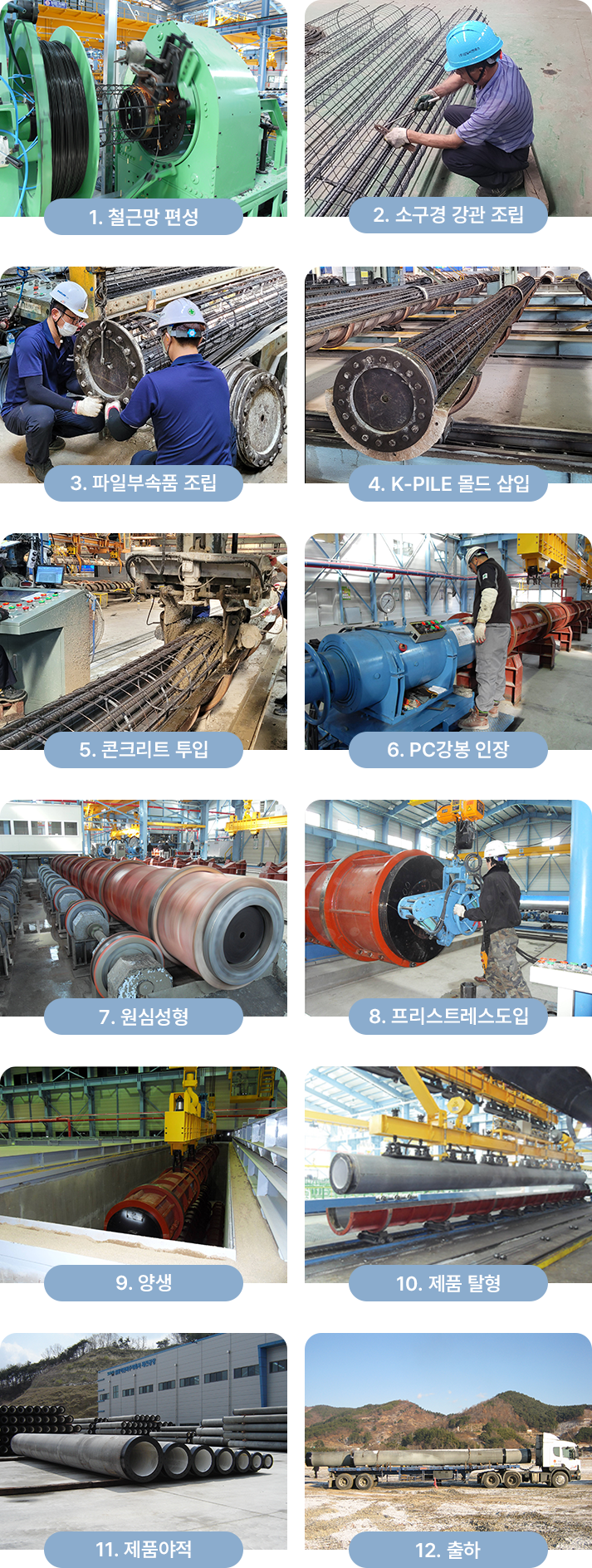

K-PILE 제작공정

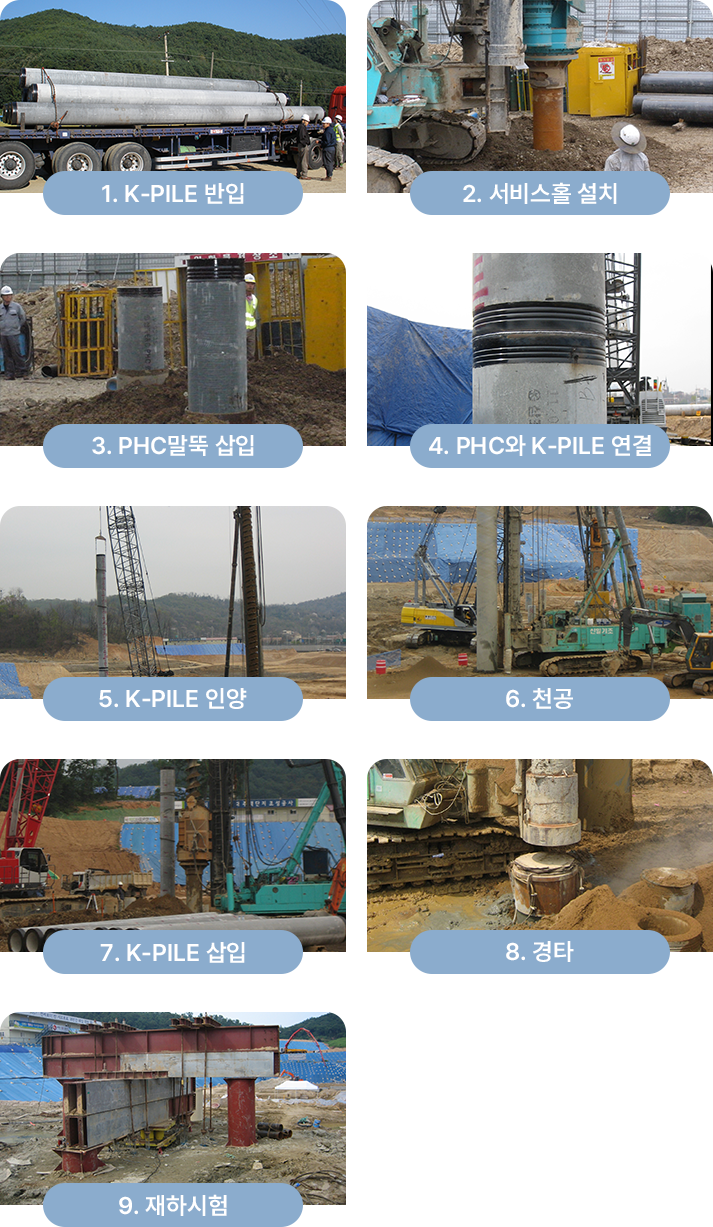

K-PILE 시공순서
